UP/M系列

接線方案

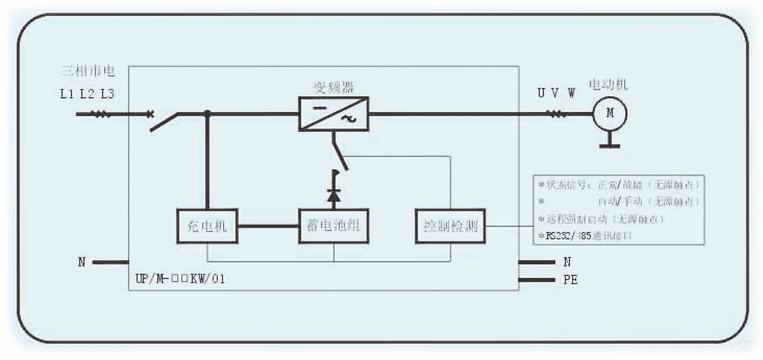

方案代號01：

當有市電時，三相市電給變頻器供電，同時充電機對電池充電。當控制器檢測到市電停電或電壓過低時，合上放電開關，變頻器轉由蓄電池組供電。若轉換時，電動機正在運行，變頻器可能出現低壓故障，控制器會通過變頻器控制電動機捕捉再啟動。

本方案也可用于多臺電機的場合：若墮胎電機是同時啟動，則可以選擇變頻器的容量為多臺電機容量之和；若多臺電機不是同時啟動，則可以選擇多臺電機相應容量的變頻器。

方案代號02：

本方案不含變頻器，其余同方案01，適合用戶自帶變頻器的場合。

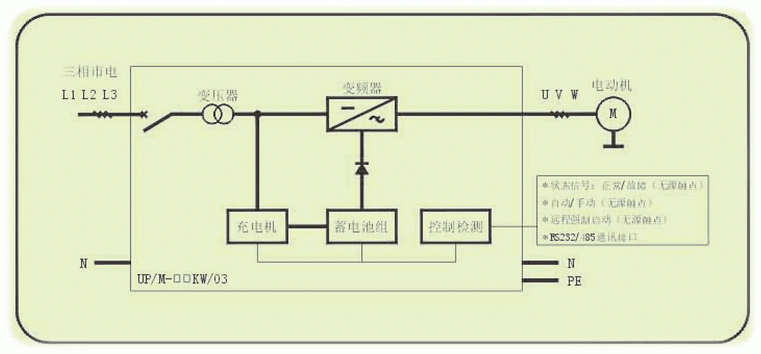

方案代號03：

本方案按在線式設計，可以實現變頻器的輸入從交流輸入到蓄電池組直流輸入的零切換，對正在運行的電動機不會產生任何影響，從而滿足要求更高的應用場合。本方案在方案01的基礎上增加一個輸入變壓器，以便在整流器的輸出端得到一個合適的電壓，從而使去掉放電開關稱謂可能。同樣，本方案也可用于多臺電機的場合。

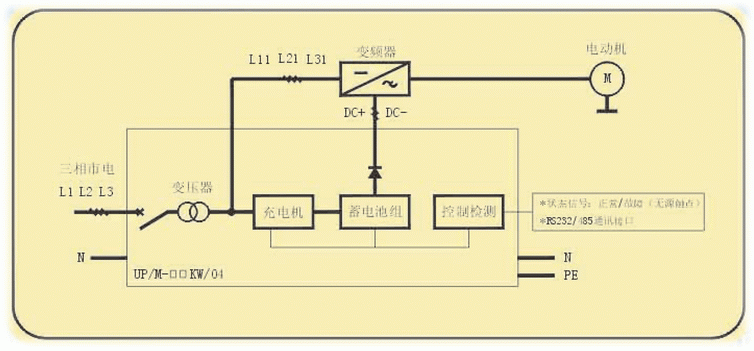

方案代號04：

本方案不含變頻器，其余同方案03，適合用戶自帶變頻器的場合。

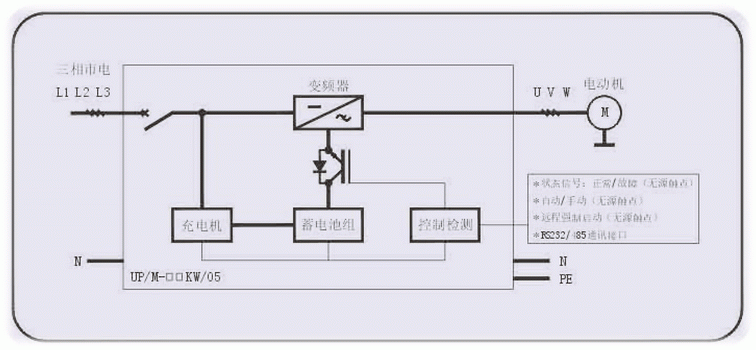

方案代號05：

本方案在方案01的基礎上，將放電開關由接觸器改為功率器件IGBT，這樣也可以實現方案03的功能。

方案代號06：

本方案不含變頻器，其余同方案05，適合用戶自帶變頻器的場合。

UP/MS系列

接線方案

本系列的接線方案也有6種，分別在UP/M系列的相應方案的基礎上增加一個正弦波逆變器，以滿足照明類、計算機控制類或其他要求正弦波輸出負載的應急需要。

在此只提供代號為01的接線方案圖如下：

應用舉例

氧槍提升應急電源

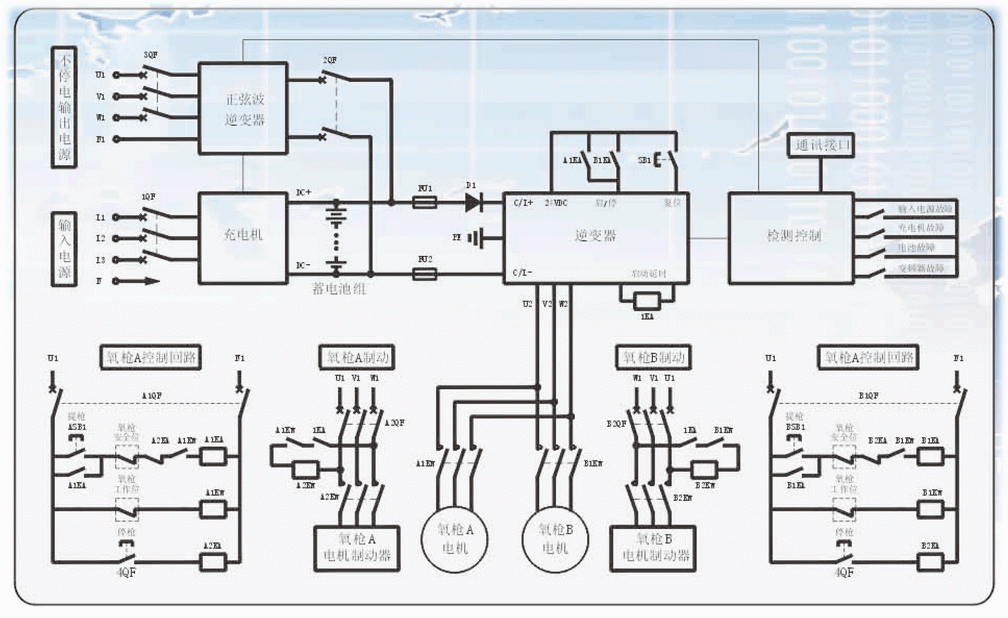

下圖給出了我公司不間斷電源產品在某大型鋼鐵公司煉鋼爐氧槍應急提升中應用的原理圖。圖中正弦波逆變器可以為氧槍提供不間斷的制動和控制電源。輸入電源正常時充電機給電池充電；輸入電源停電時，由電池給變頻器供電，實現氧槍的應急提升。

潤滑系統不間斷電源

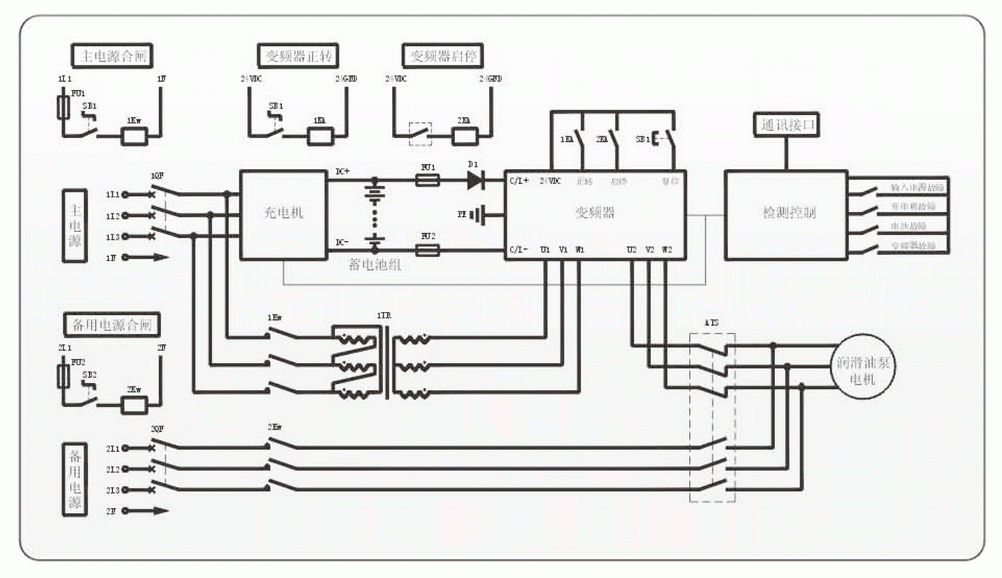

下圖為我公司不間斷電源產品在某石化煉油廠裝置潤滑油系統中應用的原理圖。系統按在線式設計。主電源正常時，通過充電機給電池充電，同時也給變頻器充電；主電源停電時，有電池給變頻器供電。這種變頻器供電的切換為零秒切換，不會對油泵的運轉有任何影響，從而保證潤滑油管段壓力穩定。圖中的ATS為雙電源自動投切裝置，在變頻器輸出故障的時候，實現備用電源作為第三電源投入。
