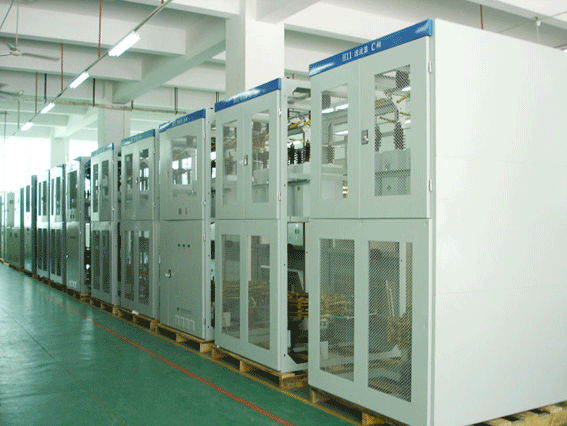

HFPC型 高壓濾波補償裝置

概述

在工礦企業中的軋鋼機、礦山卷揚機、大型水泵、電解槽和電氣化鐵路等供電用的整流設備,交-交、交-直-交變頻器等非線性負載，生產過程中要產生高次諧波電流并注入電網，引起電壓波形畸變，是威脅供電系統及其用戶電氣設備安全運行的“電力公害”。我公司設計、成套的HFPC型高壓諧波濾波無功補償裝置，以治理諧波為主兼補償無功，不僅能吸收高次諧波，滿足國標要求，還能提高功率因數，節約電能。

該裝置是治理諧波防治電網“污染”、改善供電質量、節約電能、提高經濟效益的理想設備。

產品配置及特點

本公司設計的濾波補償成套裝置，采用全偏諧振的單調諧濾波器方案，避免等值頻率偏差，使得調諧支路總呈容性，完全避免系統與支路可能產生的并聯諧振，從而對電力系統與諧波裝置均是安全的。

該濾波補償裝置采用我公司自行研制的先進的智能HPJK-A型無功補償監控保護裝置，進行在線檢測、計算配電系統的功率因數和無功功率，按用戶設定的功率因素投入值與切除值，自動（亦可手動），投切幾路濾波補償電容器支路，投切方式必須是堆棧式，即后投入、先切除。

該裝置的各支路均由HPJK-A型無功補償監控保護裝置對電容器支路實施全方位的保護；

該裝置的各支路投切開關采用高壓真空接觸器，具有較大的分斷能力及無重燃等優點。采用氧化鋅避雷器作為操作過電壓保護。

該裝置配置的電力電容器通常采用韓國三和電容及其它進口或國產優質的全膜結構并聯電容器，質量穩定，損耗小，壽命長；

通常并聯電容器均串接噴逐式熔斷器作為電容器的短路保護（有些電容器采用內熔絲保護）；

為縮短電容器的投切時間，為運行安全及人員安全，必須設置電壓互感器（或放電線圈）作為電容器的放電環節，放電環節可使斷電后5秒鐘殘壓降至50V以下；

該裝置配有高壓帶電顯示裝置、電磁鎖、觀察窗，具有強制閉鎖功能，確保人員安全；

該裝置為柜式結構，柜體經除銹噴塑處理，耐腐蝕，美觀耐用。

成套裝置的保護

我司自行研制的HPJK-A型無功補償監控保護裝置可對高壓諧波濾波補償成套裝置及各路施以全方位的控制與保護。

HPJK-A型無功補償監控保護裝置由無功補償監控單元、無功補償保護單元和無功補償顯示單元組成。

無功補償監控單元提供裝置的保護。該單元取樣配電網絡的電壓電流信號，當出現過電壓、欠電壓超過設定值時，切除全部（各支路）的電容器，確保補償裝置不受損壞。該控制單元的投切方式為堆棧式，即后投入、先切除。

無功補償保護單元提供支路的保護。該單元可以對各支路的三相電流信號取樣并提供過電流保護及電流速斷保護，同時檢測電容器開口三角零序過電壓信號進行保護。該單元是可以接受NCS接點或熔斷器熔斷接點提供的開關量輸入。支路保護時通過無功補償保護單元提供的輸出接點動作，跳脫該支路的投切開關并將保護信息通過無源接點及RS485通訊口與后臺聯系。

支路故障投切遵循：若低次諧波支路故障跳脫后，高于該次支路的諧波支路必須同時跳脫，如該成套裝置還有補償支路時，則不受濾波支路的影響。

裝置保護及支路保護的各模擬量的設定值與延時值由本公司提供。

濾波補償效果

諧波濾波指標：滿足《電能質量 公用電網諧波》國標要求（GB/T14549-93）；

補償指標：可使功率因數提高到0.92以上；

降低了變壓器、線路損耗，提高了輸變電設備的負荷能力，延長了電氣控制設備的使用壽命；

使用條件

安裝位置：戶內（柜式/構架式）/戶外（構架式）

環境溫度范圍：-40℃～+45℃ (應與裝置的溫度類別相適應)

海拔高度：不超過1000米(高于1000米時按高原型選配相關元器件)

相對濕度：≤95% (在25℃時)

安裝地點：無劇烈振動、無腐蝕性氣體和無導電塵埃場所。

參照和執行標準

IEC 60871-1 ed3.0 額定電壓1kV以上交流電力系統的并聯電容器

GB/T 11024.1-2010 標稱電壓1kV以上交流電力系統用并聯電容器

GB 50227-2008 并聯電容器裝置設計規范

GB/T 12325-2008 電能質量 供電電壓允許偏差

GB/T 12326-2008 電能質量 電壓波動和閃變

GB/T 14549-1993 電能質量 公用電網諧波

DL/T 604-2009 高壓并聯電容器裝置訂貨技術條件

DL/T 840-2003 高壓并聯電容器裝置使用技術條件

JB/T 7111-1993 高壓并聯電容器裝置

Q/MECC 001-2005 高壓無功補償裝置(企業標準)

主要技術性能

裝置可在1.1倍的額定電壓下長期運行，但運行電壓不應超過1.1倍額定電壓。

裝置能在方均根值不超過1.3倍該裝置的額定頻率，額定正弦電壓和無過渡狀態時所產生電流下連續運行。

裝置的額定電流由電容器的額定容量與額定電壓計算確定。

外殼防護等級：戶內（IP2x至IP4x）；戶外（最高至IP41）

耐壓：根據GB 50150-2006中規定各器件的耐壓等級。

絕緣：2500V兆歐表（10000兆歐量程）檢查主電路各相對地的絕緣電阻應不小于1000兆歐

關鍵字：HFPC 高壓 無功功率 諧波 濾波 補償
