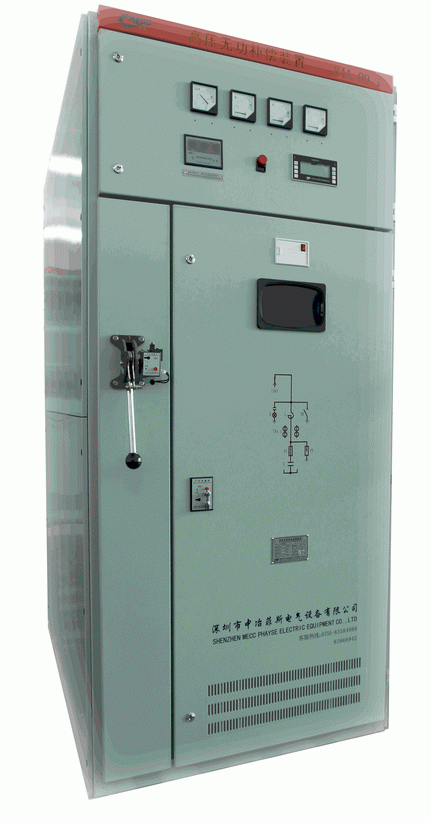

HPIC系列 高壓無功功率集中補償裝置

概述

HPIC系列高壓無功功率集中補償裝置，廣泛適用于電力、冶金、礦山、石化、建材、給排水、機械制造等行業的變電站和配電室中，作為配電網絡的無功功率集中補償，用來提高功率因數和調整網絡電壓，以減少配電系統和變壓器的損耗，改善供電質量。

本公司研制無功補償裝置已有十余年歷史，積累了豐富的經驗。本系列產品已取得ISO9001質量體系認證，因此在產品的設計、開發、外配件檢驗、生產過程、產品的檢驗和售后服務等方面，均嚴格按ISO9001標準進行。產品設計合理、質量可靠，產品行銷全國各地，受到廣大客戶的歡迎。

產品配置及特點

該補償裝置配置的電力電容器通常采用韓國三和電容及其它進口或國產優質的全膜結構并聯電容器，質量穩定，損耗小，壽命長；

通常并聯電容器均串接噴逐式熔斷器作為電容器的短路保護（有些電容器采用內熔絲保護）；

為縮短電容器的投切時間，為運行安全及人員安全，必須設置電壓互感器（或放電線圈）作為電容器的放電環節，放電環節可使斷電后5秒鐘殘壓降至50V以下；

該補償裝置采用氧化鋅避雷器作為操作過電壓保護；考慮到目前工業電網的現狀，支路中串聯6%電抗率的電抗器以抑制5次及以上的諧波，并限制合閘涌流；

該補償裝置配有高壓帶電顯示裝置、電磁鎖、觀察窗，具有強制閉鎖功能，確保人員安全；

該補償裝置為柜式結構，柜體經除銹噴塑處理，耐腐蝕，美觀耐用。

并且應有些客戶的希望，裝置的進線可以加裝隔離開關、接地開關增加明顯的斷點以方便維修；

成套裝置的保護

本裝置受電于高壓開關柜，而高壓開關柜通常設有專用的微機監視保護單元，可以對補償裝置施以過電流保護、電流速斷保護、過電壓保護、欠電壓包護及開口三角零序電壓（即中性點不平衡電壓）保護，我公司司可提供上述保護的設定值及延時值供參考。本裝置可提供開口三角電壓信號或中性點不平衡電流信號。

使用條件

環境溫度范圍：-40℃～+45℃ (應與裝置的溫度類別相適應)

相對濕度：≤95%(在25℃時)

海拔高度：不超過1000米（高于1000米按高原型考慮）

安裝傾斜度不大于5o。

安裝場所應無劇烈的機械振動，應無導電性、爆炸性塵埃，無足以損壞絕緣及腐蝕金屬的氣體。

供電電源符合國家標準規定，沒有較強的諧波分量。

產品執行及參照標準

IEC 60871-1 ed3.0 額定電壓1kV以上交流電力系統的并聯電容器

GB/T 11024.1-2010 標稱電壓1kV以上交流電力系統用并聯電容器

GB 50227-2008 并聯電容器裝置設計規范

DL/T 604-2009 高壓并聯電容器裝置訂貨技術條件

DL/T 840-2003 高壓并聯電容器裝置使用技術條件

JB/T 7111-1993 高壓并聯電容器裝置

Q/MECC 001-2005 高壓無功補償裝置(企業標準)

主要技術性能

裝置可在1.1倍的額定電壓下長期運行，但運行電壓不應超過1.1倍額定電壓。

裝置能在方均根值不超過1.3倍該裝置的額定頻率，額定正弦電壓和無過渡狀態時所產生電流下連續運行。

裝置的額定電流由電容器的額定容量與額定電壓計算確定。

外殼防護等級：戶內（IP2x至IP4x）；戶外（最高至IP41）

耐壓：根據GB 50150-2006中規定各器件的耐壓等級。

絕緣：2500V兆歐表（10000兆歐量程）檢查主電路各相對地的絕緣電阻應不小于1000兆歐
