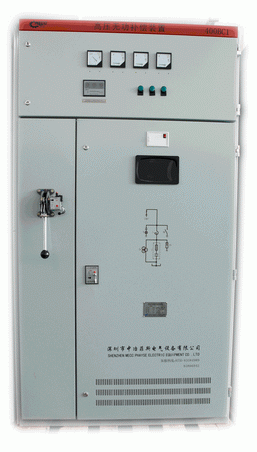

HPLC系列 高壓無功功率就地補償裝置

概述

HPLC系列高壓無功就地補償裝置可廣泛適用于冶金、建材、石油化工、市政給排水等行業的高壓電動機及3～10kv的感性負載，由同一臺高壓開關柜控制，與電動機同步投切、并聯運行，可減小供電網、配電變壓器的線路負荷電流及有功損耗，提高配電變壓器的供電容量及功率因數，可降低電動機的起動電流。

HPLC系列產品早在1994年就通過電力工業部武漢高壓研究所的型式試驗，2000年又通過電力工業部無功補償成套裝置質量檢測中心的型式試驗。產品設計合理、質量可靠，受到廣大客戶的歡迎。

本產品為國家專利產品，專利號：ZL92227904.7。

產品配置及特點

該補償裝置配置的電力電容器通常采用韓國三和電容及其它進口或國產優質的全膜結構并聯電容器，質量穩定，損耗小，壽命長；

通常并聯電容器均串接噴逐式熔斷器作為電容器的短路保護；

由于并聯電容器與電動機共用一臺高壓開關柜，高壓開關柜的電流互感器反應的是電動機的電流，故補償裝置配置電流互感器以便檢查與保護；

考慮到目前工業電網的現狀，電容器支路中串聯6%電抗率的電抗器以抑制5次及以上的諧波，并限制合閘涌流；

由于高壓開關柜內都配置氧化鋅避雷器，又因?yàn)殡妱?dòng)機繞組與并聯電容的直接并聯，故補償裝置通常不配置避雷器與放電線圈；

該補償裝置配有高壓帶電顯示裝置、電磁鎖、觀察窗，具有強制閉鎖功能，確保人員安全；

該補償裝置為柜式結構，柜體經除銹噴塑處理，耐腐蝕，美觀耐用。

HPLC系列高壓無功功率就地補償裝置除上述配置外，還可根據用戶要求進行非標配置，例如：

增加高壓真空接觸器，實現內、外控操作：同時必須增加電壓互感器，作為電容器組的放電回路，同時必須增加氧化鋅避雷器抑制操作過電壓；

增加負荷開關-熔斷器組合電器，當高壓熔斷器熔斷時，負荷開關自動跳脫，不影響電動機繼續運行，同時必須增加電壓互感器及避雷器；

增加隔離開關，可以方便地將高壓電動機與本裝置分離。

成套裝置的保護

我公司自行研制的HPJK-L型無功補償監控保護裝置可對高壓補償裝置進行監護。

HPJK-L型無功補償監控保護裝置可以取樣三相電流信號，當其中一相出現過電流時，補償裝置面板上的過流指示燈亮，同時有無源接點向后臺送出補償裝置故障的報警信號，注意該故障接點不宜串在斷路器的跳閘回路。

HPJK-L型無功補償監控保護裝置還可以接受開口三角零序電壓信號，及NCS接點或熔斷器熔斷接點等開關量信號。所有的故障點均由監控裝置故障無源接點向后臺報警，同時還設有RS485通訊口與后臺通訊。

裝置保護的各模擬量的設定值與延時值由本公司提供。

使用效果

可將交流感性負載的功率因數提高到0.95以上，節電效果顯著。

降低線路和變壓器損耗，增加輸變電線路和設備負荷能力。

改善供電質量，延長電氣控制設備的使用壽命。

改善電動機的啟動性能。

使用條件

環境溫度范圍：-40℃～+45℃ (應與裝置的溫度類別相適應)

相對濕度：≤95%(在25℃時)

海拔高度：不超過1000米（高于1000米按高原型考慮）

安裝傾斜度不大于5o。

安裝場所應無劇烈的機械振動，應無導電性、爆炸性塵埃，無足以損壞絕緣及腐蝕金屬的氣體。

供電電源符合國家標準規定，沒有較強的諧波分量。

產品執行、參照標準

IEC 60871-1 ed3.0 額定電壓1kV以上交流電力系統的并聯電容器

GB/T 11024.1-2010 標稱電壓1kV以上交流電力系統用并聯電容器

GB 50227-2008 并聯電容器裝置設計規范

DL/T 604-2009 高壓并聯電容器裝置訂貨技術條件

DL/T 840-2003 高壓并聯電容器裝置使用技術條件

JB/T 7111-1993 高壓并聯電容器裝置

Q/MECC 001-2005 高壓無功補償裝置(企業標準)

主要技術性能

裝置可在1.1倍的額定電壓下長期運行，但運行電壓不應超過1.1倍額定電壓。

裝置能在方均根值不超過1.3倍該裝置的額定頻率，額定正弦電壓和無過渡狀態時所產生電流下連續運行。

裝置的額定電流由電容器的額定容量與額定電壓計算確定。

外殼防護等級：戶內（IP2x至IP4x）；戶外（最高至IP41）

耐壓：根據GB 50150-2006中規定各器件的耐壓等級。

絕緣：2500V兆歐表（10000兆歐量程）檢查主電路各相對地的絕緣電阻應不小于1000兆歐

關鍵字：HPLC 高壓 無功功率 就地 補償 電動機 同步投切
