LFPC型低壓濾波補償裝置

概述

在國民經濟的各行業，居民社區、現代樓宇的低壓供電網路中，由於非線性負載的大量投入使用。諸如交流電動機變頻調速裝置、直流電動機的驅動控制設備，矽整、矽控設備、大量的個人電腦、UPS設備、變頻空調、節能燈等，均會產生大量的高次諧波注入電網，使電網的電流及電壓波形畸變，這通常稱為“電網污染”或“電力公害”，它威脅著用電設備的運行安全，同時也大大影響用電設備的使用壽命，針對低壓電網的諧波污染，我公司設計生產的低壓無功功濾波補償裝置，以治理諧波為主兼補無功，可大幅提高供電品質，使注入電網的諧波電流允許值及電網電壓波形畸變率滿足國標要求，同時提高功率因數，節約電能。

產品配置及特點

選擇智慧無功補償控制器、投切方式為堆疊式，即先投入後切除；

交流進線採用合資企業（或進口）的刀熔開關作進線隔離兼作裝置短路保護；

進線配置電流互感器及避雷器，可顯示裝置工作電流及吸收侵入裝置的操作過電壓；

根據需要設置1～3路單調諧濾波器，採用全偏諧振的調諧方式，並選用濾波電抗器及諧波電容器，可採用本公司自主研發的HPJK-L補償監控保護裝置進行三相過電流保護，可採用接觸器或動態複合開關做投切器件；

根據需要同時設置補償支路；

電容器採用韓國三和電容及其它進口或國產優質的全膜結構自愈式的濾波或並聯電容器。損耗小，壽命長，安全可靠；

保護聯鎖，除濾波支路由無功補償控制器以堆疊方式工作外，採用電氣聯鎖方式保證低次濾波器故障後，後序?yàn)V波器同時退出運行。

產品使用條件

安裝位置：戶內

環境溫度：-20℃～+40℃

海拔高度：不超過1000米（高於1000米按高原型考慮）

相對溫度：≤95%(在25℃時)

安裝地點：無劇烈拖動，無腐蝕氣體，無導電性。

參照標準

IEC 60831-1-am1 ed2.0 額定電壓1kV及以下交流系統用自愈式並聯電力電容器

GB/T 12747.1-2004 標稱電壓1 kV及以下交流電力系統用自愈式並聯電容器

GB/T 12325-2008 電能品質 供電電壓允許偏差

GB/T 12326-2008 電能品質 電壓波動和閃變

GB/T 14549-1993 電能品質 公用電網諧波

JB/T 7113-1993 低壓並聯電容器裝置

選型提示

對於穩定的負荷，根據測得的諧波狀況及功率因數可確定補償裝置總的安裝容量，從而確定幾組單調諧濾波及幾組投切補償支路；我公司有專用的測試儀器及工程師可以赴有條件的現場進行諧波測試。

用測試或考慮用戶負荷中有較大容量的波動諧波。諸如大型或較多的電焊機負荷，頻繁起停的非線性負荷，則需增加有源濾波器，該裝置可以產生與諧波源相反相的諧波電流，可以快速的對消這種頻繁起停與增減的高次諧波。

總之根據用戶的現場情況，用戶的經濟狀況，我們可以提供小投入高效益，安全可靠的低壓無功濾波補償裝置。

主要技術性能

裝置可在1.1倍的額定電壓下長期運行，但運行電壓不應超過1.1倍額定電壓。

裝置能在方均根值不超過1.3倍該裝置的額定頻率，額定正弦電壓和無過渡狀態時所產生電流下連續運行。

裝置的額定電流由電容器的額定容量與額定電壓計算確定。

外殼防護等級：戶內（IP2x至IP4x）；戶外（最高至IP41）

耐壓：2500V工頻對地電壓，持續1分鐘，不擊穿，不閃絡。

絕緣：500伏兆歐表（100兆歐量程）檢查各相對地的絕緣電阻應不小於1兆歐，潮濕情況下不小於0.5兆歐。

雜訊：低於45dB

馬口鐵實測

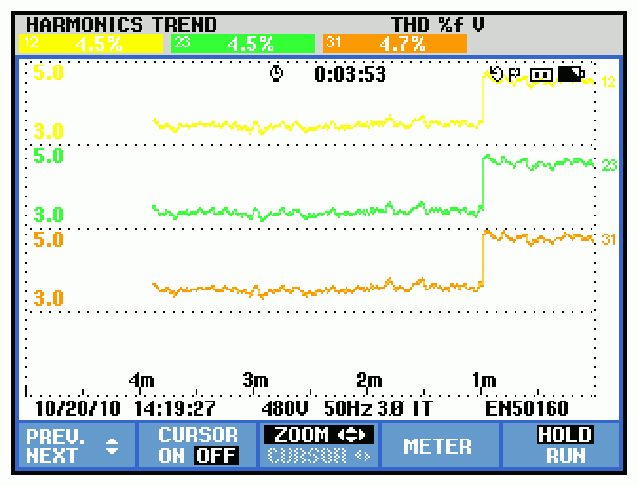

總電壓畸變率下降至4%以下，符合國家要求，投入時電壓畸變率接近3.5%，切除後電壓畸變率升至4.5%

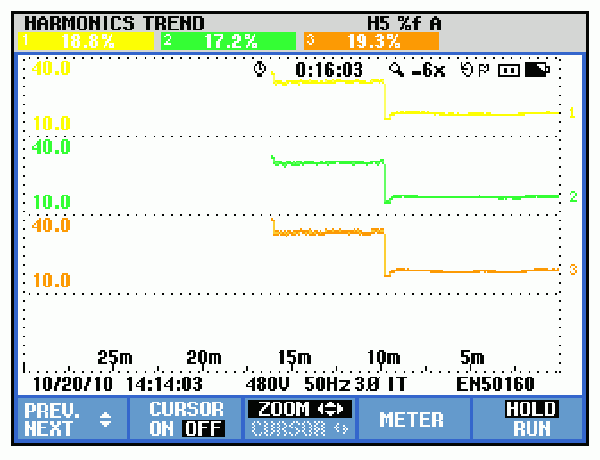

5次電流諧波量減少50%，效果明顯，未投入時接近35%，投入後降至18%。

關鍵字：LFPC 低壓 無功功率 諧波 濾波 補償 諧波測試 有源濾波
