HPJK-A型補償監控保護裝置

概述

我公司自行研發的HPJK-A型補償監控保護裝置適用於HPAC高壓無功功率自動補償及HFPC高壓濾波補償，該裝置可以自動投切6組支路電容器，並對補償（或濾波）裝置及各投切支路施以全方位的保護。

HPJK-A型補償監控保護裝置可顯示多種電氣參數，包括電網的有功功率、無功功率、功率因素、電網頻率、電壓諧波畸變率和電流諧波含有率（3～19次）等，該裝置可以向後臺送出報警無源接點及提供RS485通訊口與後臺通訊。

該裝置包括三個單元：監控單元、保護單元和顯示單元。

裝置功能

電網監測功能

電網分析：該裝置使用24位元AD採樣系統電壓電流，可分析計算出具有0.5級精度的功率因數PF、有功功率P、無功功率Q、系統頻率f、系統電壓諧波總畸變率（VTHD）、電流諧波總畸變率（ITHD）系統3~19次各奇次電壓及電流諧波含量（偶次數據也存在，但鑒於高壓系統中，偶次含量極低，故不顯示）；

智能投切：使用DSP數文書處理晶片，根據各組電容器的設置各自的容量Qn、額定電壓Un、串聯電抗率的資訊，準確計算各組電容器的額定輸出功率，並依此進行智慧投切。對於同容量的電容器間，進行迴圈投切，先投先切。以均分各電容器的投切次數?？梢栽O(shè)置濾波支路，對於濾波支路，進行堆疊投切，即針對較低次諧波的電容先投入，針對較高次諧波的電容後投入。濾波支路全部投切完成後，再進行其它電容器組的投切。

電網系統保護：該裝置設有系統過電壓、欠電壓、VTHD、ITHD超限保護及低無功封鎖的保護功能；

支路保護功能

模擬量保護：對各電容器支路設有開口三角電壓及三相獨立的過電流及速斷保護功能；

開關量保護：該裝置設有開關量輸入口，可實現對三相電容器NCS（中性點電流不平衡）接點和限流式熔斷器熔斷接點的輸入保護；

輸出接點：該裝置對各電容器支路均設有2組無源接點輸出，一組作為電容器支路接觸器的跳閘接點，另一組作為速斷保護時的跳閘信號，可以送至上級開關櫃的跳閘輸入接點。每2組電容器設有綜合故障幹接點，可以作為後臺報警用幹接點。

人機界面

觸摸彩屏：預設採用7英寸的高清晰800×480點陣，65k真彩色的觸摸彩屏；配備主頻800MHz的32位CPU和LINUX內核；採用LED背光，量度為300cd/m2，持續點亮的壽命長達50000小時。若需要使用更大尺寸的觸摸彩屏，請在採購時提出，可以選購8寸，10.1寸，10.4寸或者12.1寸。

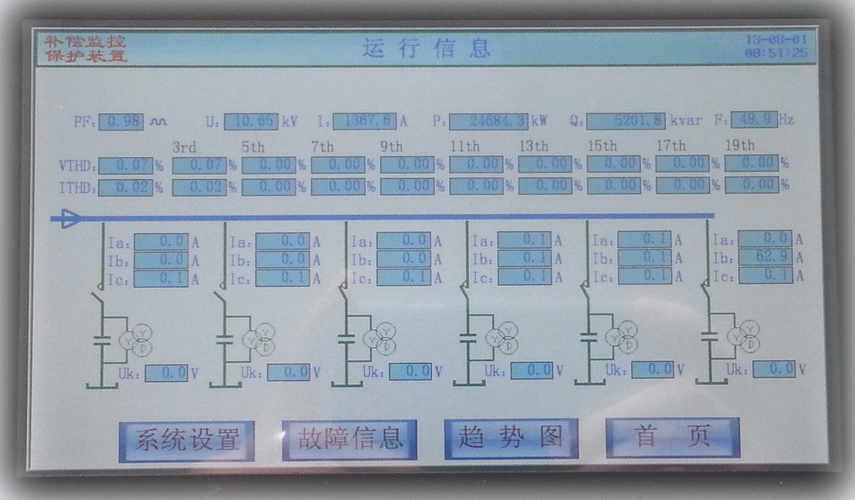

清晰易懂的即時顯示：該人機界面的單個預設介面中將所有類比量資料顯示出來，並配備生動的模擬圖以表達各種不同的電容器的投切狀態及故障狀態。支援顯示語言的中英文切換。若需要顯示其他語言，請預先提供對應的翻譯，並對於“按鈕”中的文字儘量進行簡化縮短，以方便理解和閱讀。

許可權密碼：人機界面可以設置及更改“系統設置密碼”和“參數調整密碼”，以區分管理許可權。無許可權的人員只可查看預設頁面，故障記錄及系統趨勢圖。

故障報警：人機界面上對任何故障都提供蜂鳴報警，最長持續18h，直至人為點擊後才可消音。歷史故障記錄包括“發生時間”，“消除時間”，是否在發生過程中經點擊確認，故障的內容，等等。

系統趨勢圖：該人機界面可記錄並顯示系統電壓U、系統電流I、功率因數PH、VTHD和ITHD的歷史趨勢圖，以便用戶分析補償效果。

關鍵字：HPAC HFPC 高壓 無功功率 有功功率 功率因素 補償 監控 保護 自動投切 電壓畸變 電流諧波 速斷
