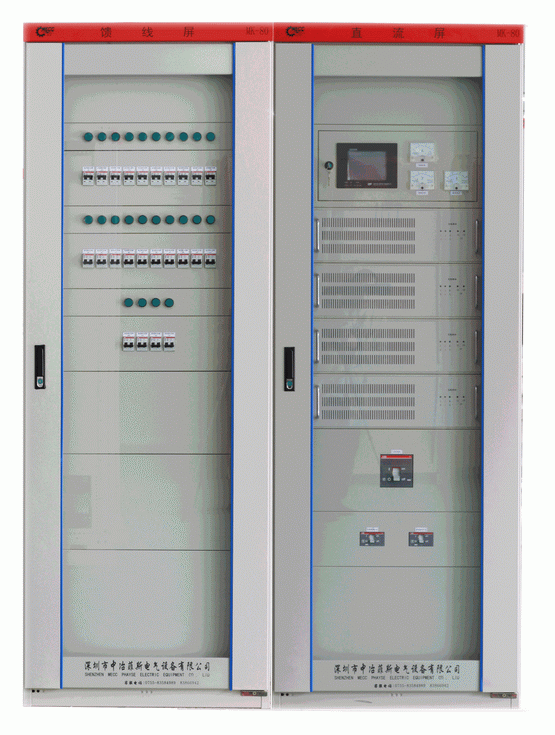

MK80系列高頻開關直流電源
概述 MK-80系列直流電源是智慧化、模組化的新一代高頻開關直流電源，是我公司在多年開發生產直流電源經驗的基礎上，結合最新技術、精心開發的新產品。該產品適應於中小發電廠、變電站、企業變電所作為高壓斷路器的分、合閘直流操作電源，以及作為繼電保護，控制信號和事故照明的不停電直流電源使用。 本公司研製生產直流電源已有十餘年歷史，積累了豐富的經驗，產品行銷全國各地，並出口到亞非歐等國家和地區,享有良好的聲譽。本系列產品已獲得ISO9001:2008品質管制體系認證，因此在產品的設計、開發、外配件檢驗、生產過程、產品的核對總和售後服務等方面，均嚴格按照品質管制體系標準進行。產品設計合理、品質可靠、使用維護方便，受到廣大客戶的歡迎。 本公司提供的直流電源產品有標準配置（基本配置）可滿足用戶的正常使用，而選項配置可滿足用戶的特殊要求。 產品歷史： 1996年1月開發成功MK-10系列高頻開關免維護直流電源。 1998年7月24日獲變電站免維護直流操作電源專利證書（專利號：ZL9622562.3）。 1998年12月開發成功MK-50（60）系列智慧型免維護直流電源。 1999年5月MK系列直流電源入選中華人民共和國經濟貿易委員會《第二批全國城鄉電網建設與改造所需主要設備產品及生產企業推薦目錄》（國經貿電力[1999]498號）。 1999年9月29日智慧型免維護直流電源通過[電力工業部電力設備及儀錶品質檢驗檢測中心]型式檢驗，編號：（直試）檢字（99）第44號。 1999年12月5日MK-50（60）系列智慧型免維護直流電源通過[廣東省電力工業局]新產品新技術鑒定驗收，編號：粵電科鑒字[1999]第55號。 2000年4月21日獲得線上式雙機熱備電力系統直流操作電源專利證書（專利號：ZL99215006.X）。 2001年7月開發成功MK-80系列智慧型高頻開關直流電源。 2005年8月11日智慧型高頻開關直流電源通過[國家繼電器品質監督檢測中心]型式檢驗No.JW05Z246。 2012年4月9日智慧型高頻開關直流電源通過[國家繼電器品質監督檢測中心]型式檢驗No.JW120062。 產品配置及特點 MK80系列高頻開關直流電源的基本配置由充電模組和監控裝置組成； MOS系列充電模組採用先進的MOS軟開關技術，針對220V直流系統，在效率和可靠性上均優於傳統的充電模組。 其具有體積小，開關頻率高，輸入功率因素高，並且配備高可靠性的並聯均流輸出等特點，同時具有多種自動保護的功能。 IGBT系列充電模組採用了新型大容量IGBT功率器件，並採用先進的PWM脈寬調製技術，具有大功率輸出的特點。該系列充電模組提供110V和220V輸出供用戶選擇。 單個IGBT充電模組可以提供高達40A的輸出電流，支援多機並聯，一般雙充電模組並聯即可滿足大多數用戶的要求。IGBT充電模組採用獨特結構，使得充電電流與控制母線負載變化無關，同時對小容量的電池也能做到穩定的恒流充電，不會過充或欠充。具有良好的穩壓、穩流精度，確保用電安全和延長電池使用壽命。 監控裝置集中MK-80智慧高頻開關直流電源的所有控制功能於一體，是MK-80的大腦。其採用了超大液晶顯示幕應用中文介面，配合32位元工業級晶片，提供多達360條的報警發生時間及內容的記憶，還具備全面的監控功能，電池管理功能，控制功能，告警功能，絕緣檢查功能和閃光繼電器功能。配有RS485或RS232接口供外部通訊，配有多種行業標準通訊規約，實現“四遙”功能。 用戶可通過監控模組設定及修改均浮充電壓值、恒流充電的電流值，自動均充間隔時間等。同時具有母線絕緣監測功能，降壓鏈控制功能，檢測環境溫度以補償電池充電電壓功能，微調充電電流的控制功能。 MK80系列高頻開關直流電源除上述配置外，還可根據用戶要求配置支路絕緣監測單元、支路電池巡檢單元或電池活化單元： 絕緣監測單元可提供每條饋出支路對地絕緣的巡檢功能。 單個絕緣監測單元可監測32個饋電支路的絕緣狀態，亦可同時監測合母與控母的絕緣狀態。 電池巡檢單元可對單節電池的電壓和單節電池表體溫度巡檢，並對電壓異常和電池溫度過高及時發出告警，提示用戶啟動電池均充或電池活化以便減小電池內阻，提高電池容量。若電池均充和電池活化對該單節異常電池沒有改善作用，替換下該異常單節電池可以起到延長電池組整體的壽命的效果。 電池巡檢單元可選配的溫度監測採用了先進的數位式溫度感測器，可以直接與微處理器介面，省去了信號處理和A/D轉換環節，溫度監測的精度更高。 由於電池巡檢單元安裝在電池櫃中，監控模組可根據電池巡檢單元測得更準確的電池櫃的環境溫度對電池均、浮充電壓進行溫度補償。 另外，用戶可選配單體電池表面溫度巡檢功能，作為間接觀察電池內阻的替代方法，溫度巡檢可滿足重要用戶對蓄電池可靠性的更高要求。 電池自動活化單元可對蓄電池組進行活化，該單元通過有源逆變方式將電池電能以恒流方式回饋回電網，放電後能自動充電，並進行電池的充放電核容。建議對於單電池組場合只在大型檢修時使用，對於雙電池組場合可按年對電池進行活化。 實現的功能 監測功能 監測控制母線電壓、合閘母線電壓、電池組端電壓及控制母線電流和電池充放電電流，並在它們超出設定限值時給出聲光報警。 監測雙路交流供電電壓和交流接觸器狀態，當一路電源電壓過高或過低時自動將系統供電切換到另一路並給出聲光報警。 在基本配置下，可監測24路饋電開關狀態和8路系統開關狀態(包括如交流配電開關狀態、直流輸出開關狀態、電池充電開關狀態、電池熔斷器狀態、交流接觸器狀態和防雷故障狀態）。當開關發生故障時給出聲光報警。該監測路數可擴展。 監測電池環境溫度，以便對電池均、浮充電壓進行溫度補償。 注！：均充電意義為均衡充電或恒流充電。浮充電意義為恒壓充電。 電池管理 自動均浮充轉換、充電限流、定時均充及溫度補償。 用戶可通過監控模組預設電池充電曲線的各參數及定期均充的間隔時間。 可使用放電計量，可估算出電池的事故放電容量。 控制功能 可控制充電模組開、關機；電池均、浮充轉換狀態；控制功能接受後臺的遙控。 調節功能 調節降壓矽鏈以穩定控制母線的電壓。 調節充電模組的恒流均充電壓和恒壓浮充電壓的給定值，並接受後臺的遙調。 告警功能 提供聲光報警功能。 配有1路系統綜合故障輸出繼電器和5路可設定的故障輸出繼電器供用戶需要時使用，可接至後臺報警，以區分報警類別。 絕緣監察繼電器功能 監測所有饋電支路和母線的對地絕緣電阻。 閃光繼電器功能 可及時提供預警閃光，提醒用戶儘快檢查故障點，以免造成損失。 使用條件 海拔高度：不超過1000米（1000米以上情況，需要擴容） 環境溫度：-20℃～+50℃ 相對濕度：≤95%（無凝結） 戶內使用，通風良好。 運行地點無爆炸及易燃危險，無足以破壞絕緣及腐蝕金屬的氣體，無導電塵埃。安裝地點無劇烈振動和衝擊。 產品執行和參照標準 GB/T 3859.1-1993 半導體變流器 基本要求的規定 DL/T 459-2000 電力系統直流電源櫃訂貨技術條件 JB/T 5777.4-2000 電力系統直流電源通用技術條件及安全要求 JB/T 8456-2005 低壓直流成套開關設備和控制設備 Q/MECC 002-2005 智慧高頻開關直流電源（中冶菲斯企業標準） 產品主要技術參數 輸入電壓：三相四線制AC380V±20% 頻率：50Hz±10% 功率因數: ≥0.9 輸入過壓告警: AC418～456V 輸入欠壓告警: AC323～342V 輸出電壓：198～286V（220V系列）；99～143V（110V系列） 浮充電壓: DC243±3V（220V系列）；DC122±2V（110V系列） 均充電壓: DC254±3V（220V系列）；DC127±2V（110V系列） 穩壓精度：≤±0.5% 穩流精度：≤±0.5% 紋波電壓：≤0.1% 均流不平衡度:≤5% 輸出過壓保護: DC231～242V（220V系列）；DC116～121V（110V系列） 輸出欠壓保護: DC198V～209V（220V系列）；DC99～104V（110V系列） 效率: ≥90% 絕緣電阻: 10MΩ 櫃體尺寸：800mm × 600mm × 2200mm（用戶可提出其他尺寸） 防護等級：IP20 絕緣耐壓：2kV，1分鐘無擊穿或閃絡 雜訊: ≤45dB 選型注意事項 1.若使用大電流合閘機構且要考慮鉛酸免維護電池暫態放電電流時，一般請按電池容量的2倍計算（視不同廠家電池而略有不同）。 2.在鉛酸免維護電池容量正常的情況下，若事故負荷電流為電池容量的0.6倍，則能維持大約1小時；若事故負荷電流為電池容量的0.2倍，則能維持大約4小時。 3. MK-80系列直流電源正常情況下，充電和控制母線負荷都是由充電模組提供的（雙路交流都停電時，由電池向控制母線負荷供電），所以請選型時給出控制母線經常性負荷電流值，我們會與充電電流值通盤考慮，選擇合適的充電模組容量及充電模組數目。 關鍵字：MK80 直流屏 直流不間斷電源 母線絕緣 支路絕緣 溫度檢測 鉛酸電池 充電 活化 巡檢 分、合閘
|
|
